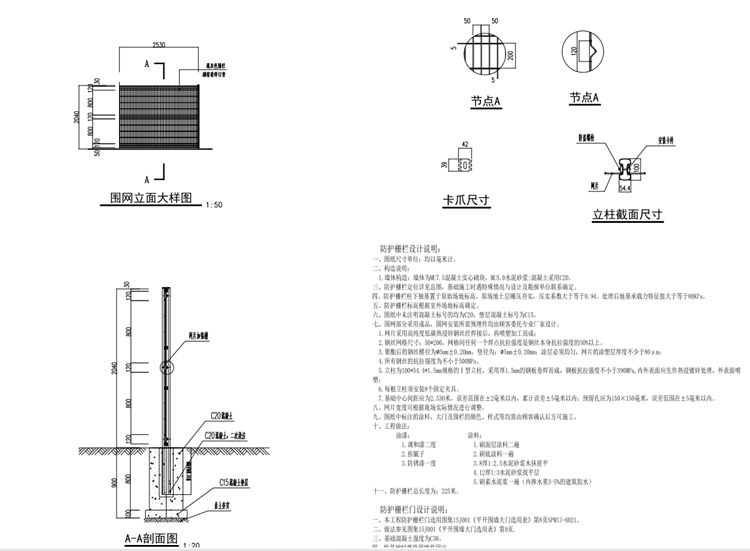

防護柵欄設計說明:
一、圖紙尺寸單位:均以毫米計。
二、構造說明:
1.墻體構造:墻體為MU7.5混凝土實心砌塊, MU5.0水泥砂漿。
2.混凝土采用C20。
三、防護柵欄定位詳見總圖，基礎施工時遇特殊情況與設計及勘探單位聯系確定。
四、防護柵欄柱下獨基置于原始場地標高，原場地土層碾壓夯實，壓實系數大于等于0.94。 處理后地基承載力特征值大于等于80KPa。
五、防護柵欄標高根據室外場地標高確定。
六、圖紙中未注明混凝土標號的均為C20,墊層混凝土標號為C15。
七、圍網部分采用成品，圍網安裝所需預埋件均由顧客委托專業廠家設計。
1.網片采用高純度低碳熱浸鋅鋼絲經焊接后，再噴塑加工而成。
2.鋼絲網格尺寸: 50*200， 網格間任何一個焊點抗拉強度是鋼絲本身抗拉強度的50%以上。
3.聚酯后的鋼絲橫徑為Φ5mm±0.20m，豎徑為: Φ5mm±0.20mm;涂層必須均勻，網片的涂塑層厚度不少于80微米。
4.所有鋼絲的抗拉強度為不小于500MPa。
5.立柱為100*54. 4*1.5mm規格的I型立柱，采用厚1.5mm的鋼板卷焊面成，鋼板抗拉強度不小于390MPa,內外表面應先作熱浸鍍鋅處理，外表面噴塑。
6.每根立柱須安裝8個固定夾具。
7.基礎中心間距應為2.530米，誤差范圍在±2毫米以內，累計誤差±5毫米以內；預留孔應為150X150毫米，誤差范圍在±5毫米以內。
八、網片寬度可根據現場實際情況進行調整。
九、圖紙中標注的涂料、大門及圍欄的顏色、樣式等均需由顧客確認后方可施工。
十、工程做法:
油漆:1.調和漆二度；2.掛膩?zhàn)樱?.防銹漆一度。
涂料:1.刷面層涂料二遍；2.刷底涂料一遍；3. 8厚1:2.5水泥砂漿木抹搓平；4. 12厚1:3水泥砂漿找平層；5.刷素水泥漿-遍(內摻水重3-5%的建筑膠水)。
十一、防護柵欄總長度為: 225米。
防護柵欄門設計說明:
一、本工程防護柵欄門選用圖集15J001《平開圍墻大門選用表》第8頁SPM口-6021。
二、做法參見圖集15J001《平開圍墻大門選用表》第9頁。
三、基礎混凝土強度為C30。
