濰坊壽光三峽壽光光伏發電項目場區圍欄及大門生產廠家

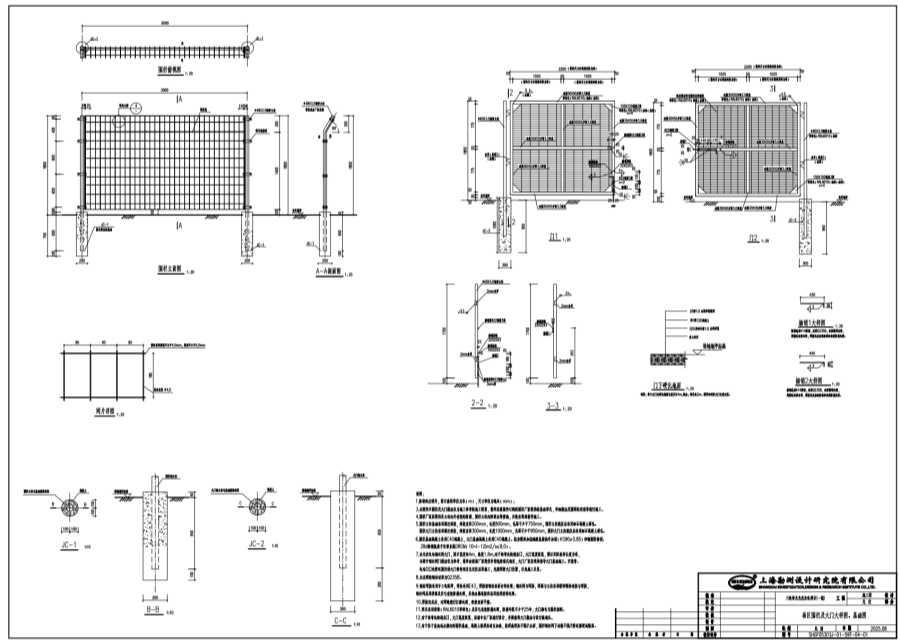

1.除特殊注明外，圖示高程單位為米，尺寸單位為毫米( mm)。

2.本圖所示圍欄及大門做法僅為施工參考的施工圖案，最終應根據所訂購的圍欄廠家提供的基礎形式，詳細做法及圍網的花型等進行施工。

3.圍欄廠家應提供其立柱內外有效的防腐，圍欄立柱內防雨水等措施，并能在現場指導施工。

4.圍欄立柱基礎采用灌注短樁，短樁直徑200mm，長度800mm，孔深不少于750mm，圍欄立柱就位后采用細石混凝土灌孔。圍欄大門立柱采用灌注短樁，短樁直徑300mm，長度1000mm，孔深不少于50mm，圍欄大門立就位后采用細石混凝灌孔。

5.圍欄基礎凝土采用C40混凝大門基礎混凝采用C40混凝土。身需添加抗硫酸鹽腐蝕外加劑( KS90>085)和鋼船阻銹劑，28d齡期氯離子遷移系數DRCM( 10~(-12)m2/s<8.0)。

6.本光伏電站鋼絲網大門，圖示寬度約4m，高度1.8m,對于轉處的進出口，大門寬度較寬，需以實際放樣長度為準。本圖中鋼絲網門做法僅為參考，最終由根據廠家提供多種選擇型式確定，大門廠家應現場指導大門基礎施工、安裝等。電站門口處附近圍欄待大門資料到齊且定位后再施工，先期預留大門位置，以免施工反復。

7.未注明的鋼材材質為Q235B。

8.鋼材焊接采用手工電弧焊，焊條采用E43焊接前鋼材表面處理·鋼絲網與網框，網框與立采用鍍鋅螺檢連接與焊接鋼絲網采用浸塑及其它有效防腐處理，其他金屬連接件采用熱浸渡鋅處理。

9.焊接完成后，對焊縫進行打磨處理，致使表面平整.

10.網片采用浸塑(RAL6010草綠色)及其它有效防腐處理，防腐年限不少于25年，大門顏色與圍欄相同.

11.對于轉彎處的進出口，大門寬度較寬，應請專業廠家進行設計，并提前將大門做法與設計院確認。

12.對于位于鹽池或水塘內的圍欄基礎，混凝土頂應適當加高，樁頂高程應不低于水面，圍欄鋼絲網下邊緣不低于附近塘埂或路面。
